MessageSujet: BT4   Ven 10 Sep - 15:19



Règles de manutention sécuritaire Marker

1. Traiter chaque marqueur comme s'il était chargé.
2. Ne regardez jamais dans le canon d'un marqueur de paintball.
3. Gardez votre doigt sur la détente avant d'être prêt à tirer.
4. Ne pointez jamais le marqueur à une chose que vous ne voulez pas tirer.
5. Retenez le marqueur "de sécurité" avant d'être prêt à tirer.
6. Gardez le bouchon de canon dans / sur le museau du marqueur lorsque vous ne tirez.
7. Toujours retirer les billes de peinture et de la source propulseur avant le démontage.
8. Après avoir enlevé la source propulseur marqueur de point, en direction de la sécurité et la décharge
jusqu'à ce marqueur est dégazée.
9. Entreposez le marqueur déchargé et dégazé dans un endroit sûr.
10. Respectez les avertissements figurant sur la source propulseur pour la manutention et le stockage.
11. Ne pas tirer sur des objets fragiles comme les fenêtres.
12. Toute personne doit porter à portée des yeux, du visage et des oreilles conçus
spécialement pour le paintball et ASTM F1776 réunion standard.
13. Toujours mesurer la vitesse de votre marqueur avant de jouer au paintball et jamais
tirer sur les vitesses supérieures à 91,44 mètres (300 pieds par seconde).

Dessins Paintball BT, Inc
Modèle BT-4TM
Aucune partie de ce document peut être copié ou reproduit sans l'autorisation écrite préalable
le consentement des dessins et modèles Paintball BT, Inc
Félicitations pour votre sélection du marqueur de paintball BT-4TM. Le BT-4TM est
fait de vous fournir de nombreuses années de performances fiables. BT Paintball
Designs, Inc est honoré que vous avez choisi le BT-4TM comme marqueur de
choix et espérons que vous apprécierez ce produit de haute qualité.
Spécifications BT-4TM
Modèle ................................................. .................................................. .............. BT-4
Caliber ................................................. .................................................. .............. 0.68
Action ................................................. .................................................. . Semi-automatique
Powered ................................................. ............ CO2 ou à air comprimé (HP Output)
Cycles de ................................................ .................................................. ........... 13BPS
Matériau du corps principal ............................................... ............................................. aluminium
Précision de gamme ................................................ .................................................. ..... 150 + pi
Le BT-4TM est livré avec un système de canon amovible. Cette fonctionnalité permet à l'utilisateur
pour sélectionner un baril qui est le plus approprié pour les conditions de lecture. barils Standard
sont le miroir de rodé avec une étape à canon, le portage et d'une longueur stock de 8 pouces.

DESSINS DE PAINTBALL BT, INC
GARANTIE LIMITÉE
BT PAINTBALL DESIGNS, garantit l'INC remplacement de toute pièce d'origine en raison de défaut de matériel et / ou de fabrication de ce marqueur. Cette
garantie sera en vigueur pendant douze (12) mois pour les pièces et douze (12) mois pour le travail suivant la date d'achat originale pour l'original
acheteur. service de cette garantie sera accordée uniquement si la carte de garantie fournie avec ce manuel est rempli et le dossier
à BT PAINTBALL DESIGNS, INC Tous les autres services seront dûment facturés pour et renvoyées par UPS COD
BT PAINTBALL DESIGNS, INC remplacera sans frais toute pièce d'origine qui est déterminée par BT PAINTBALL DESIGNS, INC être défectueuse
selon les termes de cette garantie. Toutefois, les frais d'expédition ne sont pas couverts en vertu des présentes. Une défaillance due à un accident, abus, négligence, modification,
usure normale, erreur de l'opérateur, l'entretien par d'autres qu'un autorisés BT PAINTBALL DESIGNS, Dealer Inc, ou utilisation de pièces
incompatible avec l'usage initialement prévu pour le marqueur tel qu'il est vendu, ne sont pas couverts par cette garantie.
Il n'existe aucune autre garantie ou les garanties, explicites ou implicites, par BT PAINTBALL DESIGNS, INC sur cette borne. Le seul et unique
responsabilité de BT PAINTBALL DESIGNS, Inc et / ou ses revendeurs autorisés, sociétés affiliées ou agents en vertu de cette garantie sera de réparer ou de
remplacement de la pièce défectueuse; dommages directs ou indirects sont expressément exclus en vertu des présentes.
BT PAINTBALL DESIGNS, INC, ses revendeurs autorisés, sociétés affiliées ou agents, ne sera pas responsable en vertu de cette garantie, ni sous n'importe quel état ou fédéral
la loi ou la common law ou autrement, pour tout dommage ou de l'échec, y compris les blessures résultant de cette utilisation et / ou l'altération. Cette garantie
vous donne des droits légaux spécifiques, et vous pouvez également avoir d'autres droits qui peuvent varier d'un État à État.
BATTLE TESTE
Pour les pièces de la garantie, contactez le service ou de l'information:
DESSINS DE PAINTBALL BT, INC
WASHINGTON EST 3217 BOUL.
Fort Wayne, Indiana 46803
260-424-9100
info@btpaintball.com

NOTE: Les appareils de protection des yeux conçu spécifiquement pour l'usage de paintball doivent être portés par l'exploitant et toute personne à sa portée.
Lisez ce manuel en entier avant le chargement, la fixation d'une source carburant ou de toute façon essayer de faire fonctionner le BT-4TM.

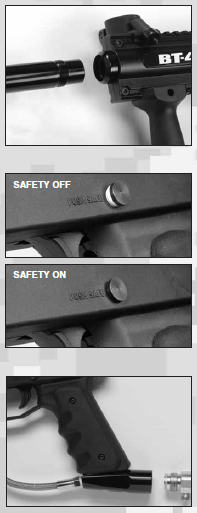

Installation du canon
1. Assurez-vous que la borne est dégazé, trémies
retirés, pas de balles dans le port d'alimentation ou
culasse et la sécurité est réglé sur "sécurité".
2. Tout en soulignant marqueur dans une direction sûre,
Placez l'extrémité filetée du canon dans la
ouverture à l'avant du marqueur corps.
3. Tourner le barillet jusqu'à ce qu'il s'arrête (ne pas
trop serrer).
4. Régler les accessoires baril, si nécessaire.
5. Installez un bouchon de canon. Cela peut être un
bouchon de canon ou tout autre dispositif qui empêche
le rejet accidentel de paintball.
Air installation des bouteilles
1. Assurez-vous que le bouchon de canon est
correctement installé et le marqueur de sécurité est réglé
de "sécurité" (marque rouge sur la sécurité ne sera pas
visible).
2. Tout en soulignant le marqueur dans une direction sûre,
Armer le marqueur en tirant le bouton d'armement
situé sur le côté gauche du marqueur de retour
jusqu'à ce qu'il s'enclenche et s'arrête.
3. Relâchez le bouton d'armement.
4. Le marqueur est maintenant armée.
5. Localiser l'air adaptateur cylindre. Le BT-4 ™
Adaptateur cylindre est situé à la base de la
poignée pistolet.
6. Placez le BT-4 ™ de sorte que le cylindre à air
adaptateur est dirigée vers le haut tout en gardant le
bouche du marqueur souligné dans un coffre-fort
direction.
7. Insérez l'extrémité filetée de soupape dans le cylindre
adaptateur.
8. Sans pousser le cylindre, faire tourner le cylindre
aiguilles d'une montre et laisser les fils de tirer
le cylindre dans le marqueur jusqu'à ce qu'il s'arrête. Votre
marqueur est maintenant chargé.



Vitesse d'ajustement
1. Toujours vérifier la vitesse du marqueur
avant de jouer au paintball. jeu différents
domaines peut avoir au maximum les différents
limites de vitesse. A aucun moment, si vous
tirer à des vitesses supérieures à 300
pieds par seconde.
2. Mettre sur un dispositif de protection oculaire
spécialement conçu pour le paintball et
Assurez-vous que tout le monde à portée de
l'™ BT-4 fait la même chose.
3. Tout en soulignant le marqueur dans un coffre-fort
direction, retirez le bouchon de canon
appareil.
4. Point le BT-4 ™ sur un chronographe
qui permettront de mesurer la vitesse de la
billes déversées par le marqueur.
5. Réglez la sécurité de la gâchette de «feu» (marque rouge
affiche).
6. Tirer sur la gâchette et de vérifier la lecture
sur le chronographe.
7. Repérez la vis de réglage de la vitesse sur les
le centre de BT-4 ™, sous le nom
plaque.
8. Utilisation de 5 / 32 la clé hexagonale, tournez la vis
actif ou la droite pour réduire la vitesse,
et vers l'extérieur ou vers la gauche pour
augmenter la vitesse des balles de peinture
déchargée de la borne.



Installation du chargeur
1. Pour installer chargeur de vérifier le Slide-Away ™
Elbow et le chargeur afin de s'assurer qu'ils sont libres
des débris et des obstructions.
2. Position Slide Away ™ Elbow
3. Utilisation de 3 / 16 clé hexagonale ", desserrez le serrage
vis sur le Slide Away ™ coude pour permettre
le chargeur de glisser dans le haut du coude.
4. Appuyez sur le chargeur dans l'ouverture de la
Glissez-Away ™ coude jusqu'à ce qu'il s'arrête.
5. Aligner le chargeur de sorte que le couvercle est orientée vers
l'arrière et le chargeur est parallèle à la
marqueur.
6. Utilisation de 3 / 16 clé hexagonale ", serrer la fixation
vis sur le Slide-Away ™ jusqu'au coude
serré. Ne pas trop serrer.

Chargement de paintball
1. Mettre sur un dispositif de protection des yeux conçu
spécialement pour le paintball et assurez-vous que
quiconque se trouve dans la gamme de la marque ne l'
même.
2. billes de peinture de qualité de charge de calibre .68 (congé
une certaine marge de balles de peinture pour se déplacer,
l'intérieur de chargeur).

Au stockage du marqueur
Lorsque vous avez fini d'utiliser le BT-4 ™ il est important que vous vous préparez pour le marqueur
stockage. Cela permettra non seulement servir à augmenter la durée de vie du marqueur, mais assurera optimale
les performances de votre prochaine sortie.
Déchargement
1. Mettre sur un dispositif de protection des yeux conçu spécialement pour le paintball et assurez-vous que tout le monde
à portée de la BT-4 ™ fait la même chose.
2. Assurez-vous que le bouchon de canon est correctement installé et le marqueur de sécurité est réglé sur "sécurité".
3. Desserrer le chargeur de la vis de serrage.
4. Tout en maintenant la trémie de paintball en place, retournez le marqueur de sorte que la trémie est en dessous de la
BT-4 ™.
5. Retirer la trémie et toutes les billes.
6. Tout en pointant la BT-4 ™ dans une direction sûre, retirez le bouchon de canon et de définir la
de sécurité à "feu".
7. Gardez le ™ BT-4 dans une direction sûre et tirer sur la gâchette à plusieurs reprises pour assurer qu'il n'y ait
pas de balles restant dans la chambre ou le canon.
8. Correctement ré-installer le bouchon de canon et de définir la sécurité sur les «sans danger».
Retrait de l'alimentation en air
1. Assurez-vous que le bouchon de canon est correctement installé et la sécurité ™ BT-4 est réglé sur "sécurité".
2. Point le BT-4 ™ dans une direction sûre et tournez la bouteille contre environ 3 / 4 de tour.
Cela permet à la valve de la bouteille à proximité, sans endommager le cylindre O-ring.
3. Tout en pointant la BT-4 ™ dans une direction sûre, dégager la sécurité (réglé sur "Fire").
4. Garder le ™ BT-4 dans une direction sûre, tirer sur la gâchette jusqu'à ce que le CO2 restantes ou de l'air est
expulsé et qu'il ne parvient pas à re-coq.
5. Dévisser le cylindre de la BT-4 ™.
6. Le marqueur est maintenant prêt à être nettoyé ou mis de côté pour une utilisation future.
Nettoyage de la borne
Une fois que le BT-4 ™ est déchargé et le cylindre à air est enlevé, vous pouvez utiliser un chiffon humide pour essuyer
hors de la peinture, l'huile, la saleté et les débris. Vous pouvez également utiliser l'eau chaude pour rincer le marqueur propre. Une fois votre
marqueur est propre et sèche, vous pouvez re-huile en utilisant une lampe, huile de marqueur prime. (Note: sur la base de pétrole
et les produits en aérosol peut endommager vos marqueurs joints toriques. NE PAS UTILISER DE PÉTROLE
BASE DE PRODUITS OU aérosol sur votre marqueur.) Pour accéder à l'arrière et le boulon de liaison
bras, vous devez enlever la moitié du récepteur gauche. (Voir l'article marqueur de démontage.)
Toujours ranger le marqueur dans un endroit sécuritaire lorsqu'il n'est pas utilisé de manière
pour empêcher l'accès par des personnes non autorisées.
DESSINS DE PAINTBALL BT

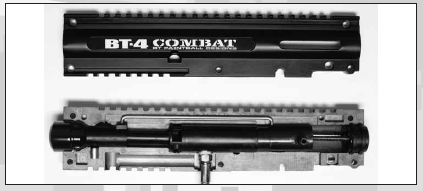

Le démontage et le décapage sur le terrain
/! \ ATTENTION: Tout montage / démontage de tout marqueur de paintball doit être
effectuée par un technicien qualifié.
Pour S.W.A.T. ou Banshee magazine instructions expansion chambre de retrait,
S'il vous plaît voir la page 8 avant le démontage.
(Marqueur doit être déchargé, dégazé et désarmé AVANT TOUTE
DEMONTAGE. SUIVI ET DÉCHARGEMENT élimination d'étapes alimentation en air.)
Retrait Le Tonneau
Tourner le baril à l'encontre de retirer du marqueur.
Enlèvement Vertical foregrip Front / réinstallation
Le foregrip verticale peut être enlevée ou peuvent être déplacés sur le bas
rail Picatinny, au besoin. Pour supprimer ou d'ajuster l'emplacement:
Note: Si le déménagement, vous rendre le marqueur est orientée dans une direction sûre, le baril de blocage
appareil est installé et de la sécurité est réglé sur "sécurité".
1. Tournez retenue foregrip vertical dans le sens antihoraire pour favoriser la rétention broches à diminuer.
Une pièce peut être utilisée pour aider à tourner la poignée avant de retenue vertical.
2. foregrip glisser à l'emplacement préféré ou supprimer si vous le souhaitez.
3. processus inverse de remplacer foregrip.





Notez que la goupille de retenue doivent être alignés dans un fossé sur le rail Picatinny.

Enlèvement arrière cran de mire / réinstallation
Le cran de mire arrière peuvent être enlevées ou peuvent être déplacés le long de la partie supérieure
rail Picatinny, au besoin. Pour supprimer ou d'ajuster l'emplacement:
Note: Si le déménagement, vous rendre le marqueur est orientée dans une direction sûre, le baril de blocage
dispositif de sécurité est installé et est fixé à la sécurité.
1. Utilisation d'un 1 / 8 "clé hexagonale de desserrer la vis de fixation de mire.
2. Faites glisser la vue arrière de l'emplacement préféré ou supprimer si vous le souhaitez.
3. processus inverse de remplacer la vue arrière.
Glissez-Away ™ de suppression du coude / de réinstallation
Le Coude à encastrer AwayTM peut être enlevée ou peuvent être déplacés le long de la partie supérieure
rail Picatinny, au besoin (comme en cas de besoin d'insérer un pull à raclette).
Pour supprimer ou d'ajuster l'emplacement:
Note: Si le déménagement, vous rendre le marqueur est orientée dans une direction sûre, le baril de blocage
dispositif de sécurité est installé et est fixé à la sécurité.
1. Appuyez et maintenez le bouton de rétention situé sur le côté de la plaque nom de la
Coude à encastrer AwayTM.
2. Déplacez le curseur coude-à AwayTM lieu de prédilection ou supprimer si vous le souhaitez.
3. processus inverse de remplacer Slide-AwayTM Elbow.
Note: le bouton à ressort de rétention chargés doivent être alignés dans un fossé sur le rail Picatinny.
Enlèvement Trigger Frame
1. Retirez les deux vis de retenue grip de la poignée pistolet.
Note: Si les écrous borgnes épaule situé dans la poignée du pistolet ne tombent pas après la
vis sont retirées, puis les presser avec une petite clé hexagonale ou un tournevis.
Composants Accès interne
1. Retirez le couvercle poignée d'armement (capot en caoutchouc).
2. Poser sur une surface plane avec la plaque vers le haut.
3. Retirez les quatre vis de retenue supérieure du récepteur.
4. Ascenseur nom lame demi récepteur loin de la moitié autre récepteur.
Note: La vis de rétention situé en dessous de la poignée d'armement fente est plus long que
le reste.Écouter
Lire phonétiquement



Fin Cap
ATTENTION: Peut être sous tension du ressort.
1. Retirez délicatement bouchon arrière, guide de ressort, pare-chocs o-ring et au printemps.
Hammer, poignée d'armement et connexion d'enlèvement Rod
1. Tournez Hammer sens anti-horaire.
2. Retirer la bielle.
3. Retirer poignée d'armement.
4. Déplacer le curseur vers l'arrière et retirer Hammer.
Adaptateur Tonneau, cage à billes et d'enlèvement Bolt
1. Soulevez-le canon adaptateur (et si le baril encore installé).
2. Cage à billes soulever.
3. Déplacer le curseur vers l'avant et retirez Bolt.Écouter
Lire phonétiquement

Le S.W.A.T.
Comprend:
• Chambre Expansion Magazine (01)
• pliable "CAR" Stock (06)
Le Banshee
Comprend:
• BT-47 du canon (02)
• Chambre Expansion Magazine (01)
Stock Combat • (05)
Le Ironhorse
Comprend:
• BT-M16 Apex Barrel (03)
• Bi-Pod (04)
• pliable "CAR" Stock (06)
(01) Chambre Expansion Magazine
Non seulement cette extension ainsi que le look d'un magazine M-16/M-4, il sert une chambre d'expansion. Cela améliore
l'efficacité de votre source d'air et laisse une marge de CO2 de se développer dans un gaz au lieu de pousser CO2 liquide dans le BT-4.
Les mêmes caractéristiques chambre d'expansion permettent souvent jouer dans des conditions de température plus faible. Avec le Magazine
Expansion Chambre, les regards sont certainement plus que la peau en profondeur.
(02) BT-47 Barrel
AK-47 ressemble et se sentent faire cette recherche impressionnante, de la peinture à lancer la machine. Le canon AK-47 comprend un style
soulevées ferroviaire de vue, la conduite de gaz faux et les poignées. Ne soyez pas surpris si vos adversaires reddition de peur seul.
Note: Si le baril se détache et doit être ré-indexé, (les sites ou les poignées de sortir de l'alignement), vous devez
desserrer la vis de réglage située à la base du guidon et à la base de l'exploitation sonner les poignées en place.
Tourner la poignée de main et des sites comme une seule unité jusqu'à ce que bien alignés et serrer la vis de réglage.
(03) Barrel BT-M16 Apex
M-16/M4 regarde avec la performance Apex. Ce tonneau vous permet de composer dans le spin-retour à partir de zéro au maximum et
ajuster l'angle d'attaque de gauche à droite dur dur pour Drop Shot à trajectoire tendue au maximum. Il suffit de déplacer la rampe
commutateur de marche avant d'augmenter de retour de spin et puis tournez la fin Apex pour définir l'angle d'attaque. Le Tonneau de BT-M16 Apex
ressemble beaucoup tout en offrant, ce que certains peuvent considérer, d'un avantage indu.
Note: Si le baril se détache et doit être ré-indexé, (les sites ou les poignées de sortir de l'alignement), vous devez
desserrer la vis de réglage située à la base du guidon et à la base de l'exploitation sonner les poignées en place.
Tourner la poignée de main et des sites comme une seule unité jusqu'à ce que bien alignés et serrer la vis de réglage.
(04) Bi-Pod
Cette pliable Bi-Pod peut être ajustée pour un terrain accidenté et plié lorsqu'il n'est pas utilisé. La Bi-Pod fait pour un
position de tir stable préféré par les tireurs d'élite, dans le monde entier. Le complément parfait à l'Ironhorse, quand tous les chiffres de prise de vue.
(05) semaines de combat
Le stock de combat qui vous donne l'épaule un grand soutien stock / Pour une stabilité optimale et équilibre le BT-47 Apex Barrel.
(06) pliable "CAR" Stock
Réduire le stock pour une configuration de style carabine à court ou à le prolonger pour une plate-forme de tir stable. En pressant la languette de verrouillage
situé en dessous du stock et de tirer ou pousser la plaque de couche, vous pouvez ajuster la longueur du stock repliable de
réaliser la configuration idéale pour votre style de jeu.



Remontage
Pour remonter le marqueur, inverse des instructions de démontage en commençant par le
adaptateur canon, cage à billes et l'élimination de boulon. Bien que de remonter le marqueur, vous
de pétrole devraient tous les joints toriques et les pièces coulissantes. Toutes les pièces et les joints toriques retourné au marqueur
devrait être libre de débris et de pseudos visuels et les rayures qui peuvent altérer les performances
du marqueur. Toutes les vis retourné au marqueur doit être serrée de sorte qu'il
a aucune chance de les perdre vibrant.
Entreposage et transport
1. BT-4TM doit être clair de toute la peinture et de carburant lorsqu'il n'est pas utilisé.
2. Soyez sûr d'avoir la borne en mode sans échec "lorsqu'il n'est pas utilisé.
3. Assurez-vous que le baril de blocage concevoir est en place.
4. place Store BT-4 ™ et propulseur dans un endroit frais et sec.
5. Gardez votre BT-4 ™ portée des enfants sans surveillance adéquate.
6. Votre BT-4 ™ doivent être exempts de toute trace de peinture et pas attaché à une source de carburant
tout en étant transportés de et vers le terrain.
7. Respectez tous les lois locales, étatiques et fédérales sur le transport
des marqueurs de paintball. Pour des renseignements concernant l'une des lois dans votre région,
communiquer avec votre application de la loi locale.

(01) Chambre d'enlèvement Magazine Expansion
Utilisation d'un 1 / 8 "clé Allen hexagonale, desserrer et retirer les deux vis dans l'adaptateur Air Source (ASA) pour le séparer de la poignée. Retirez le
vis dans le coin supérieur droit de la chambre d'expansion magazine à l'aide de 5 / 32 Clé "hexagonal. Enlever l'écrou de tige de cette vis en le poussant à travers
le trou avec le 5 / 32 une clé allen ". Grab la chambre d'expansion magazine à la main et tirer vers le bas droite et à la sortie de son collier de montage. Retirez le
deux vis à fente en haut du col de montage et enlever la plaque de queue d'aronde. Faites ensuite glisser vers l'avant du collier de fixation pour le séparer de la
récepteur.
(04) Enlèvement Bi-Pod
Desserrer la vis de serrage important sur la partie inférieure du bipied pour le séparer de la barrique.
(05 & 06) semaines de combat et pliable "CAR" Enlèvement
Ces stocks prendre la place du récepteur arrière. Lors de la réparation du marqueur interne, assurez-vous du guide de ressort et de pare-chocs o-ring sont en place lorsque
remontage, ou encore des dommages sur le récepteur peuvent en résulter.

SÉRIE BT-4 MARKER
Liste des pièces
ITEM NO. QTY. Description No.
1 1 Gauche receveur supérieur BT4-1
2 1 inférieur gauche du receveur BT4-2
3 1 Droit receveur supérieur BT4-3
4 1 inférieur droit du receveur BT4-4
5 1 tube de puissance BT4-5
6 1 Capuchon BT4-6
7 1 Guide Spring Drive BT4-7
8 1 levier de culasse BT4-8
9 1 boulon arrière BT4-9
10 1 Bolt Plug BT4-10
11 1 canon BT4-11
12 1 adaptateur canon BT4-12
13 1 Corps de valve BT4-13
14 1 siège de la soupape interne BT4-14
15 1 Coupe Piston BT4-15
16 1 Vanne à siège arrière BT4-16
17 1 tige de valve BT4-17
18 1 Coupe du Sceau BT4-18
19 1 Ball logement du loquet de BT4-19
20 1 loquet de balle Ayant BT4-20
21 1 Plug chambre d'expansion BT4-21
22 1 Elbow Feed Latch Cap BT4-22
23 1 pontet BT4-23
24 2 écrou inférieur receveur BT4-24
25 2 vis inférieure du récepteur BT4-25
26 2 plaques de déclenchement BT4-26
27 1 Trigger BT4-27
Plaque entretoise 28 2 Trigger BT4-28
29 1 Sear BT4-29
30 1 Sécurité BT4-30
31 1 Slider Trigger BT4-31
32 1 boulon avant BT4-32
33 1 bras de liaison BT4-33
34 1 Elbow Feed BT4-34
35 1 Elbow Feed Latch BT4-35
36 2 vis de récepteur à long BT4-36
37 4 vis de récepteur à court BT4-37
ITEM NO. QTY. Description No.
38 6 noix receveur BT4-38
39 2 valve à vis BT4-39
40 1 vis de vitesse BT4-40
41 2 Grip Nut BT4-41
42 1 boulon de pincement Feed Elbow BT4-42
43 1 noix Elbow Feed BT4-43
44 1 Feed Elbow Lave BT4-44
45 noix Adaptateur 2 Tank BT4-45
46 1 Front O-Ring Bolt BT4-46
47 2 intérieur O-Ring Valve BT4-47
48 2 vis arrière Valve & O-Ring BT4-48
49 1 absorbeur de chocs O-Ring BT4-49
50 2 O-Ring de sécurité BT4-50
51 1 adaptateur de réservoir BT4-51
52 1 45 Grip caoutchouc BT4-52
53 4 Vis Grip BT4-53
54 1 Droit de mire BT4-54
55 1 Gauche mire BT4-55
56 1 poignée avant BT4-56
57 1 Bolt poignée avant BT4-57
58 1 Ligne de gaz BT4-58
59 6 Pins Trigger Plate goujon BT4-59
60 2 goupilles de déclenchement BT4-60
61 1 Long Bolt adaptateur de réservoir BT4-61
62 1 court Bolt adaptateur de réservoir BT4-62
63 1 Front O-Ring Grip BT4-63
64 1 Ring Snap Valve BT4-64
65 1 Vis pontet BT4-65
66 1 vis de soupape interne BT4-66
67 1 printemps détente Ball BT4-67
68 1 printemps Retour Trigger BT4-68
69 1 Spring Drive BT4-69
70 1 Ressort de gâchette BT4-70
71 1 Elbow Feed ressort de verrouillage BT4-71
72 1 Spring Slider Trigger BT4-72
73 1 Adaptateur O-Ring canon BT4-73
74 1 vignette Nom BT4-74
TM




TRADUIT PAR PYTHON



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://red.verygames.net/

BT4
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Gaume Paintball  :: Matériels, techniques,.... c'est ici :: Marqueurs :: Manuels d'utilisation et fiches techniques :: BT-
Sauter vers:
